Prefácio
Uma única faísca eletrostática em uma linha de produção de semicondutores pode descartar lotes inteiros de wafers — isso não é exagero, mas uma realidade diária em instalações de fabricação.
A descarga eletrostática (ESD) pode danificar componentes eletrônicos, atrair partículas de poeira e causar rendimentos de produção instáveis. À medida que os processos de fabricação de semicondutores avançam e as tecnologias de empacotamento avançado evoluem, a indústria estabelece requisitos cada vez mais rigorosos para o desempenho dos materiais. Além das propriedades mecânicas básicas, estabilidade dimensional, limpeza, desempenho antiestático e usinabilidade consistente tornaram-se fatores críticos que determinam a operação estável da linha de produção.
Layout Completo da Cadeia Industrial da Junhua HPP
Polimerização de Resina | Extrusão de Perfis | Usinagem de Componentes de Precisão
Por quase 20 anos, a Junhua HPP Co., Ltd. cultivou profundamente a cadeia industrial completa de PEEK, e o desenvolvimento de materiais PEEK antiestáticos é uma extensão natural da nossa experiência, e não uma busca superficial de mercado. Controlamos cada elo, desde a polimerização de resina e extrusão de perfis até o processamento de peças de precisão, permitindo-nos fornecer soluções confiáveis de materiais antiestáticos de ponta a ponta.
01 Superando os Principais Desafios da Indústria
O desempenho antiestático é apenas o ponto de partida; a ausência total de desprendimento de partículas é nossa linha de base inegociável.
Os ambientes de fabricação de semicondutores exigem extrema limpeza. Para materiais plásticos antiestáticos convencionais, os aditivos condutores tendem a se desprender do substrato durante a usinagem CNC ou serviço de longo prazo, gerando contaminantes particulados. Uma vez que essas partículas entram em contato com as superfícies dos wafers, podem riscar os substratos ou até levar ao descarte de lotes inteiros.
A Junhua HPP adota fórmulas de modificação desenvolvidas internamente e tecnologias de extrusão de precisão para alcançar alta ligação interfacial entre cargas condutoras e a matriz de PEEK, formando estruturas internas densas e uniformes em perfis e peças acabadas. Nenhum pó ou resíduo se soltará durante a usinagem ou serviço. Mesmo com contato direto com dispositivos de precisão, como wafers, o material evita contaminação por partículas, protegendo a limpeza da linha de produção e os rendimentos do produto desde a origem.
Propriedades Mecânicas Inabaláveis — Ferramentas Rígidas sem Deformação
Plásticos antiestáticos genéricos tendem a formar rebarbas e bordas ásperas após a usinagem CNC. A resistência e o módulo insuficientes também resultam em suporte estrutural inadequado, causando flacidez e deformação dos dispositivos de teste. A substituição frequente de dispositivos gera paradas não planejadas e custos crescentes de manutenção.
O PEEK antiestático da Junhua HPP oferece excelente desempenho mecânico juntamente com proteção ESD:
Alta resistência à tração e alto módulo proporcionam suporte estrutural robusto e excelente usinabilidade. Os componentes usinados apresentam estruturas de suporte rígidas e bordas lisas sem rebarbas. A alta rigidez do material resiste à deformação e aos efeitos de encordoamento durante operações de corte. A vida útil prolongada reduz o tempo de inatividade da linha de produção causado por substituições frequentes de dispositivos.
Estabilidade Dimensional: O Limiar Oculto para Usinagem de Precisão
Para dispositivos de teste de semicondutores, bandejas de matriz de alta temperatura e outros componentes de precisão, a estabilidade dimensional consistente durante a usinagem e o serviço de longo prazo é indispensável. Os wafers são fabricados com tolerâncias dimensionais fixas; pequenos desvios dimensionais nos perfis dos dentes do porta-wafers podem rachar os wafers. As peças devem manter geometria estável mesmo após ciclos repetidos de alta e baixa temperatura.

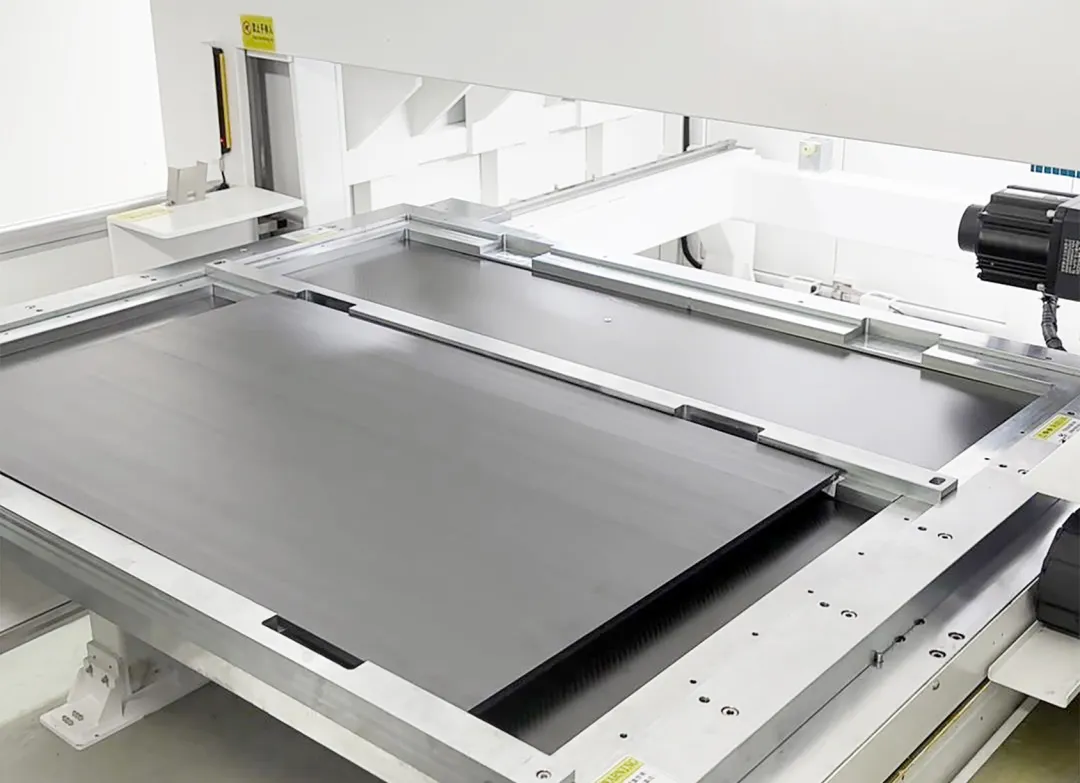

Aproveitando formulações otimizadas, processos maduros de moldagem por extrusão e rigoroso tratamento de alívio de tensões pós-produção, os corpos de prova padrão antiestáticos de PEEK da Junhua HPP (T10×600×1000mm) mantêm o empenamento dentro dos limites industriais aceitáveis. Após aquecimento gradativo de 25°C a 260°C, isolamento térmico de 48 horas a 260°C e resfriamento de volta à temperatura ambiente, a taxa de variação dimensional é controlada em ≤0,05%, atendendo aos requisitos de precisão de longo prazo para perfis de dentes de suportes de wafer.
O empenamento reflete a uniformidade da tensão interna do material. A Junhua HPP implementa um controle de produção em todo o processo, abrangendo calibração da temperatura de extrusão e otimização do recozimento para minimizar a tensão residual interna, eliminando os riscos comuns de empenamento e deformação das chapas plásticas antiestáticas padrão.
02 Adaptabilidade Universal a Condições de Trabalho Severas
Linhas de produção de semicondutores frequentemente operam sob altas temperaturas, meios químicos corrosivos e atrito mecânico contínuo. Materiais que apenas fornecem proteção antiestática, mas não resistem ao calor, abrasão ou corrosão química, oferecem valor prático limitado. Os perfis antiestáticos da Junhua HPP mantêm desempenho estável em todos os ambientes operacionais severos:
| Item de Teste | Padrão de Teste | Unidade | PEEK5600ESD Z01 | PEEK5600ESD J01 | PEEK5600ESD M01 |
|---|---|---|---|---|---|
| Densidade | ISO 1183 | g/cm³ | 1.41 | 1.39 | 1.48 |
| Índice de Fluidez | ISO 1133 | g/10min | 4.25 | 6.02 | 2.21 |
| Resistência à Tração (23°C) | ISO 527 | MPa | 100.82 | 102 | 74.1 |
| Módulo de Tração (23°C) | ISO 527 | GPa | 6.04 | 5.5 | 7.26 |
| Alongamento na Ruptura (23°C) | ISO 527 | % | 4.2 | 5.8 | 3.04 |
| Resistência à Flexão (23°C) | ISO 178 | MPa | 186.33 | 155 | 114.51 |
| Módulo de Flexão (23°C) | ISO 178 | GPa | 5.77 | 4.2 | 6.46 |
| Resistência ao Impacto Izod com Entalhe | ISO 180/A | kJ/m² | 4.06 | 4.6 | 2.34 |
| Dureza Shore | GB/T 2411-2008 | – | 91 | 86 | 67 |
| Ponto de Fusão | DSC | °C | 343 | 343 | 343 |
| Resistividade de Superfície | IEC 61340 | Ω | 10⁶~10⁹ | 10⁶~10⁹ | 10⁶~10⁹ |
- Alta Resistência à Temperatura. Temperatura de serviço contínuo atinge 260°C, suportando temperaturas mais altas transitórias. Propriedades mecânicas permanecem estáveis sob cargas térmicas, adequado para bandejas de matriz de alta temperatura e slots de teste de pré-queima.
- Resistência superior ao desgaste. A dureza superficial equilibrada e a autolubrificação evitam arranhões ao contatar wafers de silício. A geração mínima de partículas durante a usinagem e o serviço preserva as condições de sala limpa.
- Excelente Resistência Química Resistente à maioria dos ácidos, álcalis, sais e solventes orgânicos (exceto ácido sulfúrico concentrado), mantendo a integridade estrutural em meio a diversos fluidos corrosivos de processo de semicondutores e prolongando a vida útil do componente.
- Lixiviação Ultrabaixa de Íons MetálicosResíduo mínimo de íons metálicos sob condições de fricção em alta temperatura, protegendo as taxas de rendimento de wafer mesmo em ambientes térmicos extremos de operação.
Um único material resolve simultaneamente cinco pontos críticos de dor na produção: eletricidade estática, alta temperatura, abrasão, corrosão química e contaminação por partículas.
03 Principais Vantagens Competitivas da Junhua HPP Antiestático
O desempenho do material é fundamental, no entanto, a entrega estável em massa, o rápido ajuste personalizado da formulação e a redução dos custos de validação do cliente são as prioridades subjacentes para a seleção de materiais plásticos de engenharia.
1 Cadeia Industrial Totalmente Autocontrolada
Embora muitos fornecedores nacionais forneçam perfis de PEEK, poucos completam de forma independente a polimerização de resina a montante — a Junhua HPP Co., Ltd. está entre os poucos selecionados.
Esta integração vertical oferece benefícios distintos:
- Nós desenvolvemos e ajustamos independentemente formulações de carga condutora sem depender de matérias-primas padrão de terceiros.
- Todos os parâmetros de produção (temperatura de extrusão, velocidade do parafuso, taxa de resfriamento) são totalmente controláveis, garantindo desempenho consistente de lote para lote.
- Ajustes personalizados de resistividade podem ser implementados diretamente por meio de otimização de fórmula interna, eliminando atrasos de comunicação com fornecedores externos de matérias-primas.

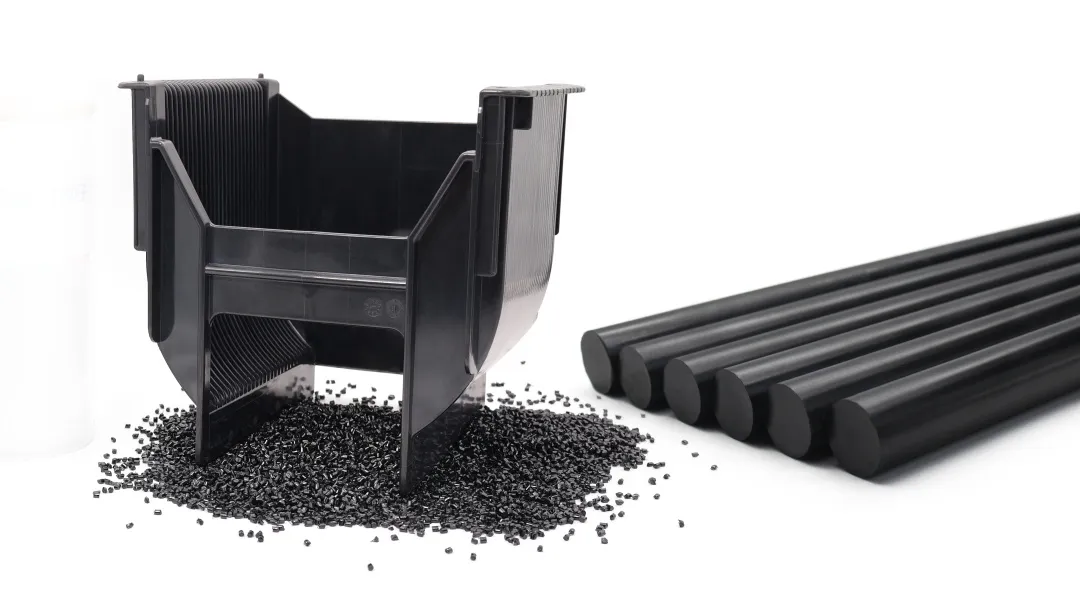

- Uma linha de produção integrada e simplificada abrange matérias-primas em pó, pellets, perfis extrudados e componentes usinados acabados. Menos elos intermediários reduzem a perda de informações, permitindo análise rápida de causa raiz e otimização rápida de desempenho.
2 Customização Rápida & Resposta ao Cliente
Ao receber feedback do cliente ou novos requisitos de desempenho, nossa equipe acelera a modificação da fórmula e a produção de amostras. Linhas internas de modificação e extrusão permitem coordenação perfeita entre ajuste de fórmula e fabricação de amostras, encurtando os ciclos de desenvolvimento e validação de produtos.
3 Validação de Aplicação Interna & Suporte Técnico de Usinagem
A maioria dos fornecedores de materiais fornece apenas materiais base e dados de propriedades físicas, deixando a validação completa da aplicação para os clientes. A Junhua HPP aproveita as capacidades internas de extrusão e usinagem de precisão para realizar pré-avaliação de novos graus e formulações personalizadas durante o desenvolvimento do produto. Completamos a verificação de desempenho direcionada para cenários principais, incluindo transmissão de wafers, serviço em alta temperatura e usinabilidade CNC.

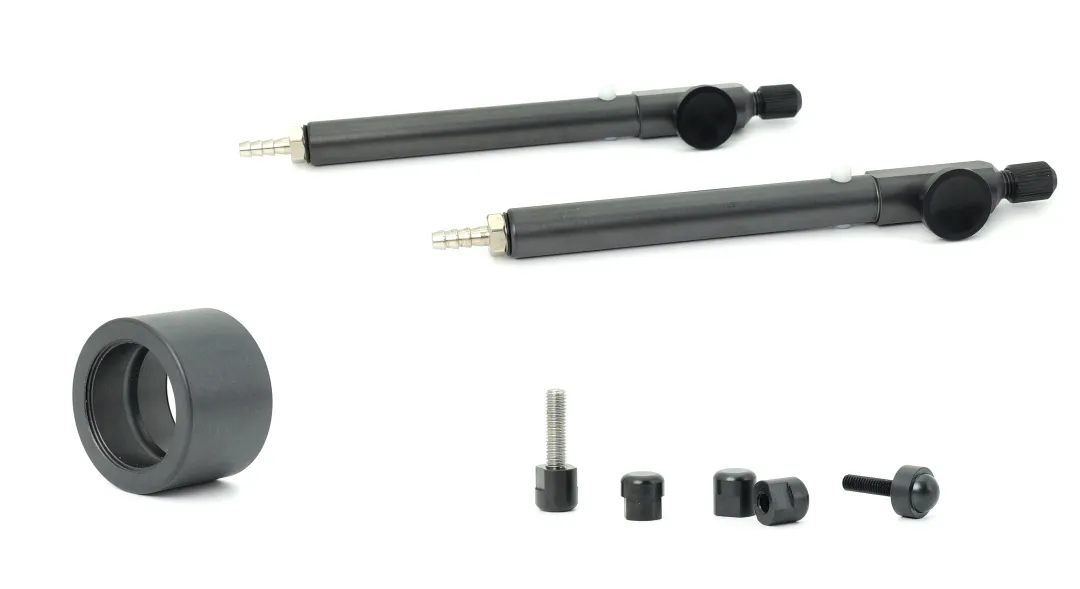

Após usinagem CNC de precisão, os perfis de PEEK antiestático Junhua HPP podem ser fabricados em componentes principais de fixação para semicondutores, incluindo pinos de posicionamento, postes de suporte e buchas anulares, apresentando acabamento de bordas impecável e precisão dimensional em nível micrométrico.

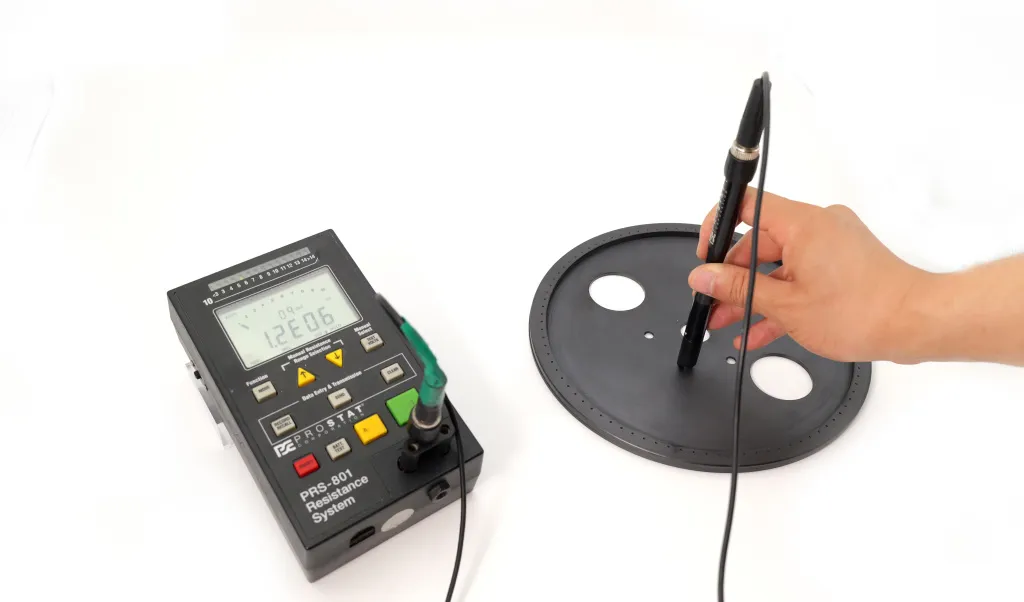

Graças ao alto módulo do material e ao excelente desempenho de corte, a usinagem gera zero rebarbas ou lascas nas bordas, eliminando etapas secundárias de acabamento manual e atendendo diretamente às especificações de montagem da linha de produção. Todos os perfis e produtos acabados passam por testes rigorosos de resistividade superficial antes da liberação da fábrica.
4 Três Principais Graus Cobrindo Todas as Rotas de Fabricação
Nosso portfólio de material antiestático PEEK5600ESD suporta totalmente três tecnologias principais de processamento: extrusão, moldagem por compressão e moldagem por injeção.
Três Graus Cobrindo Todas as Rotas de Processamento
Três Graus Cobrindo Todas as Rotas de Processamento

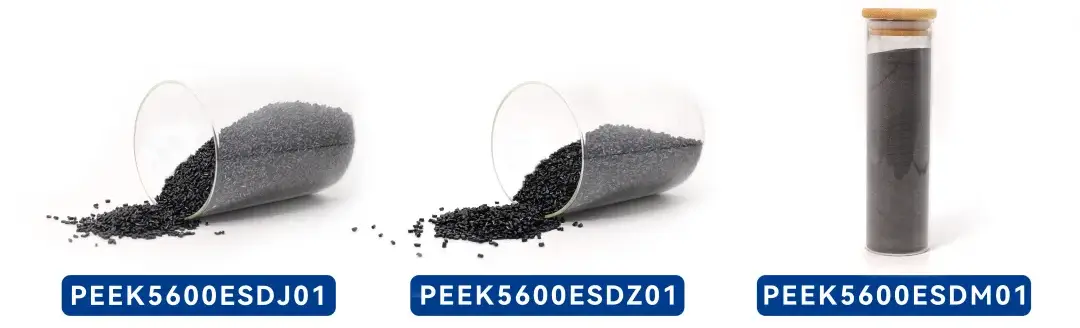

PEEK5600ESDJ01: Grau de Extrusão, para perfis contínuos como chapas e barras
PEEK5600ESDZ01: Grau de Moldagem por Injeção, moldagem de alta eficiência de componentes estruturais complexos
PEEK5600ESDM01: Grau de Moldagem por Compressão, para produtos de parede grossa de grande tamanho
As três rotas de produção cobrem diversos cenários de fabricação, com resistividade superficial personalizável variando de 10⁶ Ω a 10¹¹ Ω. Os clientes não precisam mais fazer concessões entre métodos de processamento e graus antiestáticos específicos.
Proteção antiestática, alta resistência mecânica e excepcional estabilidade dimensional são alcançadas simultaneamente sem concessões.
A consistência vai além dos dados de laboratório de materiais, abrangendo produção uniforme em lote, usinabilidade confiável e desempenho estável a longo prazo em campo. Centralizada nas demandas de desempenho da indústria de semicondutores, a Junhua HPP otimiza continuamente as formulações de PEEK antiestático e o controle de processo. Com base em quase 20 anos de experiência em toda a cadeia industrial, fornecemos soluções de materiais de engenharia estáveis e confiáveis para fabricantes globais.
