No setor global de fabricação de circuitos integrados, as restrições de capacidade tornaram-se a norma, impulsionando investimentos significativos em áreas relacionadas a circuitos integrados na China nos últimos dois anos. Esse boom de investimentos não apenas alimentou o rápido desenvolvimento das indústrias de fabricação de equipamentos para dispositivos semicondutores, componentes eletrônicos e materiais eletrônicos especializados, mas também estimulou um aumento na demanda por materiais de alto desempenho como o PEEK.

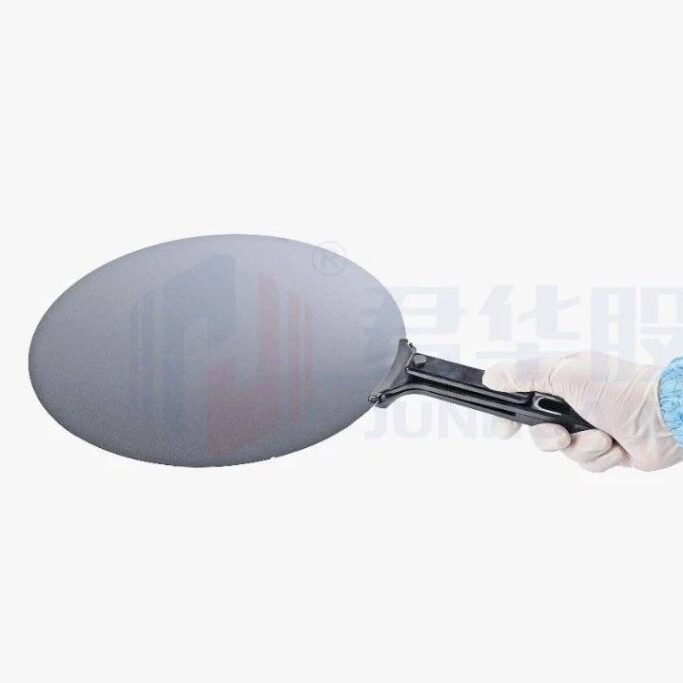

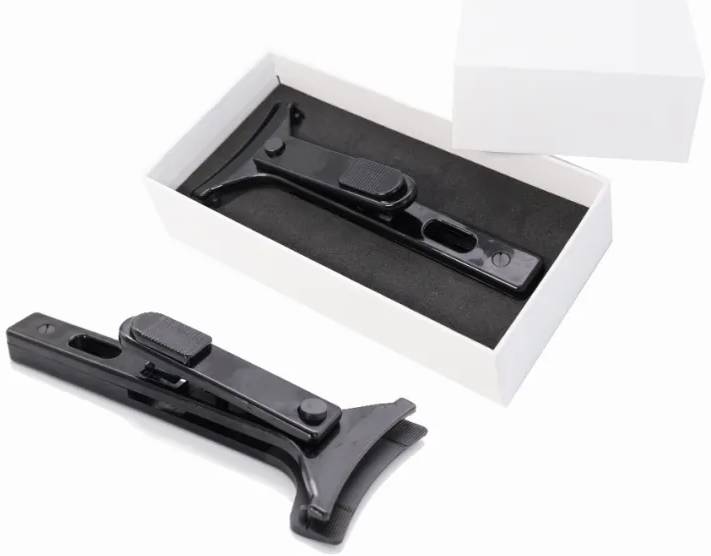

O material PEEK (poliéterétercetona), com sua excepcional resistência a altas temperaturas, resistência ao desgaste, estabilidade dimensional, resistência à corrosão química e facilidade de processamento, demonstrou vantagens incomparáveis na fabricação de semicondutores. Particularmente no campo da fixação de wafers, as pinças de wafer de PEEK tornaram-se uma ferramenta indispensável devido às suas propriedades únicas. Essas pinças garantem a integridade do wafer, aumentam significativamente a eficiência da produção e melhoram as taxas de rendimento. Consequentemente, as pinças de wafer de PEEK estão ganhando cada vez mais atenção e aplicação generalizada na indústria de semicondutores.
As principais vantagens das pinças de wafer de PEEK são as seguintes:
1. Fixação Livre de Contaminação
As pinças de wafer de PEEK utilizam grânulos de PEEK modificado com pureza extremamente alta, contendo virtualmente nenhum elemento traço que possa contaminar os wafers de silício. Isso garante segurança absoluta durante o processo de fixação.
2. Proteção Anti-Estática
As pinças de wafer de PEEK possuem excelentes propriedades anti-estáticas, com resistividade superficial variando de 10^5 a 10^10 Ω. A resistividade das cabeças das pinças pode chegar a 10^7 – 10^8 Ω, prevenindo efetivamente danos por descarga eletrostática (ESD) aos wafers de silício e fornecendo proteção abrangente.
3. Estabilidade em Alta Temperatura
As pinças de wafer de PEEK podem operar em ambientes de alta temperatura de até 260°C, mantendo alta resistência, estabilidade dimensional e um baixo coeficiente de expansão térmica. Sua superior resistência ao desgaste por deslizamento e fricção garante que não haja arranhões ou resíduos na superfície dos wafers ou chips de silício durante a fixação, preservando assim a limpeza da superfície.
Vale destacar que os grânulos PEEK5600ESDZ01 desenvolvidos pela Junhua Co. representam um material antiestático projetado especificamente para resolver problemas de eletricidade estática. Com uma resistividade superficial estável e controlável, variando de 10⁵ a 10⁹ Ω, este material apresenta desempenho excepcional em propriedades antiestáticas, processabilidade e aparência. Ele encontra ampla aplicação em eletrônicos, semicondutores e na indústria petrolífera, reduzindo efetivamente as perdas causadas pela eletricidade estática.
Além disso, esses grânulos antiestáticos são utilizados em carcaças de produtos à prova de explosão e componentes estruturais, como carcaças de produtos elétricos e peças estruturais em minas de carvão, navios-tanque e campos de petróleo. Isso demonstra suas amplas perspectivas de aplicação e enorme potencial de mercado.
