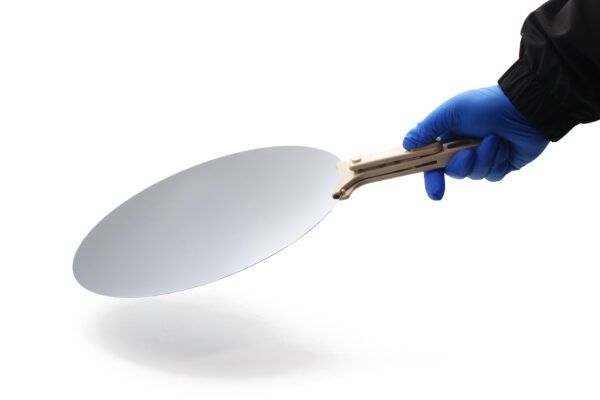

Pinça de wafer antiestática de PEEK

A ferramenta de manipulação de wafers PEEK wafer clamp, um instrumento para inspeção manual de wafers. O PEEK não contém elementos halogênios e não contamina wafers de semicondutores.

No campo da fabricação global de circuitos integrados, a capacidade de produção apertada tornou-se a norma, o que levou o investimento do meu país em áreas relacionadas a circuitos integrados a crescer significativamente nos últimos dois anos. Este boom de investimento não só promoveu o desenvolvimento vigoroso de equipamentos de dispositivos semicondutores, componentes eletrônicos e indústrias de fabricação de materiais especiais eletrônicos, mas também levou a um aumento na demanda por materiais de alto desempenho como o PEEK.

O material PEEK, com sua excelente resistência a altas temperaturas, resistência ao desgaste, estabilidade dimensional, resistência à corrosão química e facilidade de processamento, mostrou vantagens incomparáveis no processo de fabricação de semicondutores. Especialmente no campo da fixação de wafers, as pinças de wafer PEEK tornaram-se uma ferramenta ideal indispensável na fabricação de semicondutores com suas propriedades únicas. Elas não só podem garantir efetivamente a integridade do wafer, mas também melhorar significativamente a eficiência de produção e o rendimento. Portanto, na indústria de semicondutores, as pinças de wafer PEEK estão recebendo cada vez mais atenção e são amplamente utilizadas.

As principais vantagens das pinças de wafer PEEK são as seguintes:

Fixação livre de contaminação
As pinças de wafer PEEK são feitas de grânulos de PEEK modificado, que são extremamente puros e contêm quase nenhum elemento traço que possa contaminar wafers de silício, garantindo segurança absoluta durante o processo de fixação.

Proteção antiestática
A pinça de wafer PEEK possui excelentes propriedades antiestáticas. Sua resistividade superficial pode atingir 10^5-10^10Ω, e a parte de fixação chega a 10^7-10^8Ω, o que efetivamente previne danos ao wafer de silício causados por descarga eletrostática instantânea e fornece proteção abrangente para o wafer.

Estabilidade em alta temperatura
As pinças de wafer PEEK podem ser usadas por longos períodos em um ambiente de alta temperatura de 260°C, mantendo alta resistência, estabilidade dimensional e um pequeno coeficiente de expansão linear. Possuem excelente resistência ao desgaste por deslizamento e por fricção, e não produzem arranhões ou resíduos na superfície ao fixar wafers e wafers de silício, garantindo assim a limpeza superficial dos wafers e wafers de silício.

Vale mencionar que os grânulos PEEK5600ESDZ01 que desenvolvemos, como um material antiestático projetado especificamente para resolver o problema da eletricidade estática, possuem uma resistividade superficial estável e controlável que pode atender aos requisitos de 10^5-10^9Ω. Este material tem desempenho excelente em propriedades antiestáticas, facilidade de processamento e aparência, e é amplamente utilizado na indústria eletrônica, semicondutores, indústria petrolífera e outros campos, reduzindo efetivamente as perdas causadas pela eletricidade estática. Além disso, os grânulos antiestáticos também são usados em carcaças e peças estruturais de produtos à prova de explosão, como as carcaças e peças estruturais de produtos elétricos em minas de carvão, caminhões-tanque, campos de petróleo e outras ocasiões, mostrando uma ampla gama de perspectivas de aplicação e enorme potencial de mercado.

Pinças de wafer PEEK e pinças para wafers de silício podem ser usadas por longos períodos a uma temperatura de 260°C. Elas podem manter alta resistência em altas temperaturas, possuem boa estabilidade dimensional e um pequeno coeficiente de expansão linear. Ao mesmo tempo, possuem excelentes propriedades como resistência ao desgaste por deslizamento e por fricção, e um baixo coeficiente de atrito. Ao usar pinças de wafer PEEK para fixar wafers e wafers de silício, não serão causados arranhões na superfície dos wafers e wafers de silício, e nenhum resíduo será produzido nos wafers e wafers de silício devido ao atrito, melhorando assim a limpeza superficial dos wafers e wafers de silício.

O polímero PEEK é um termoplástico de alto desempenho cujas excelentes propriedades combinadas são especialmente projetadas para atender aos requisitos crescentes da indústria eletrônica.
1. Resistência a altas temperaturas : Com resistência ao calor de até 320°C, pode manter sua resistência e estabilidade dimensional nas altas temperaturas dos processos de soldagem sem chumbo. Em temperaturas de 250-280°C, não haverá deformação acompanhada de refluxo dentro de 5-10 segundos;
2. Resistência ao desgaste : Alta resistência mecânica e resistência ao desgaste;
3. Estabilidade dimensional : Materiais de grau de enchimento reduzem o coeficiente de expansão térmica e aumentam a temperatura de deformação por calor, o que pode garantir um controle dimensional rigoroso;
4. Baixa liberação de gases : Reduz a contaminação e melhora a confiabilidade dos acessórios em aplicações onde a pureza é necessária (como discos rígidos, caixas de wafer);
5. Baixa higroscopicidade : Muito importante para manter a estabilidade dimensional e as propriedades de isolamento.
