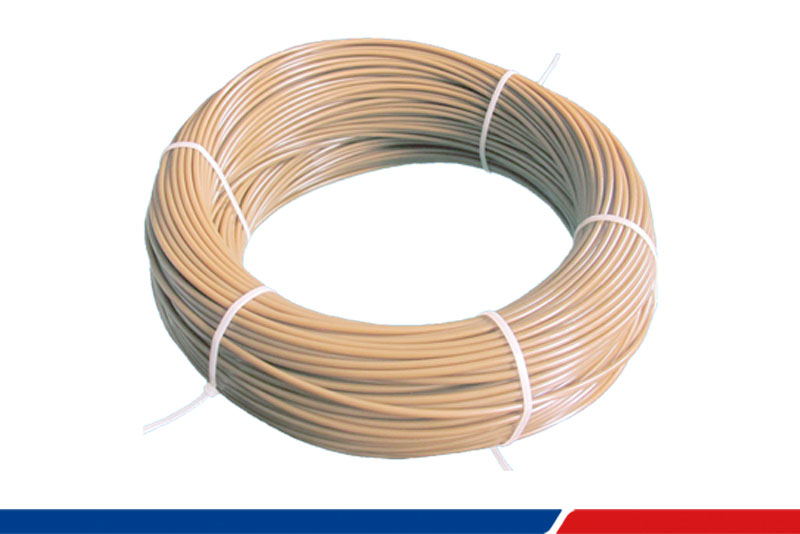

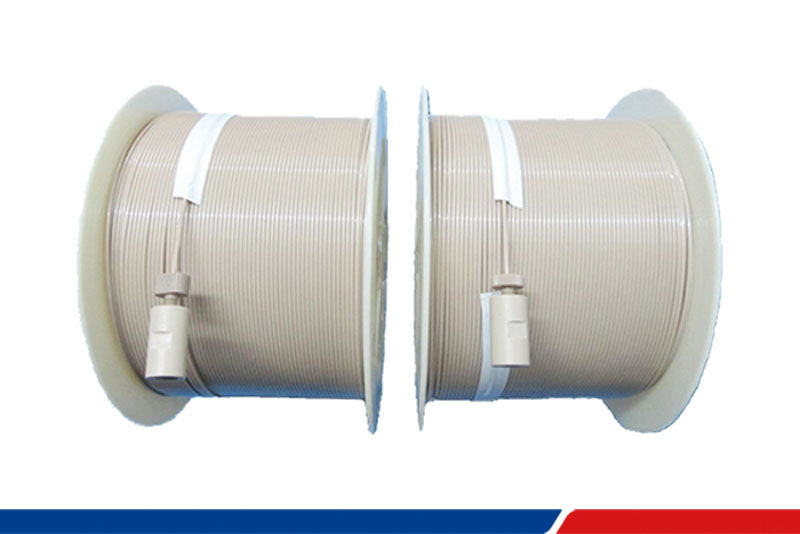

Tubo de pressão de retorno PEEK

O material PEEK é amplamente utilizado nas indústrias de instrumentos analíticos, semicondutores e dispositivos médicos devido à sua excelente estabilidade química e resistência à corrosão.



peek-star-wheel-11-600x232-1peek-star-wheel-11-600x232-1



Especificações de Capilares PEEK



O que é PEEK?

O PEEK e seus materiais compósitos modificados apresentam desempenho excelente em condições de alta temperatura e alta umidade. O PEEK possui excelente resistência à corrosão química, autolubrificação e propriedades resistentes ao desgaste, tornando-se o material mais ideal para substituir ligas de cobre e borracha comum. Em comparação com eles, o PEEK tem uma vida útil mais longa, o que pode reduzir os custos operacionais do equipamento e melhorar a confiabilidade operacional do equipamento.

o que é peek

Desempenho em Alta Temperatura

O desempenho do PEEK pode permanecer estável na faixa de temperatura de -196°C a 260°C. Sob condições de trabalho extremas, pode suportar 300°C por um curto período. O desempenho do PEEK ainda é confiável mesmo em altas temperaturas de vários quilômetros abaixo do solo no ambiente de trabalho.

Alta Resistência e Resistência ao Desgaste

Comparado com outros plásticos, o PEEK é resistente à compressão, impacto e também possui boa resistência à fadiga. O PEEK é durável em equipamentos mecânicos e ambientes resistentes ao desgaste.

Dobrar a Vida Útil

As soluções de vedação em PEEK podem melhorar a vida útil da peça. Algumas empresas químicas nacionais usam o material modificado PEEK5600FE20 com politetrafluoretileno projetado pela JUNHUA PEEK para substituir o material original, a vida útil das peças de desgaste pode ser estendida em 1,3 a 3 vezes.

Resistência à Corrosão

O PEEK é quimicamente inerte e não reage à maioria dos ácidos, óleos, graxas e todos os outros solventes orgânicos e inorgânicos ou enzimas, e ainda pode manter boa resistência e estabilidade dimensional.

Autolubrificação

O PEEK tem baixo coeficiente de atrito, baixa resistência de funcionamento, podendo ser usado sem óleo em algumas condições de trabalho. O equipamento fica mais limpo, melhorando assim a confiabilidade do processo, melhorando a eficiência energética e economizando custos.

Mais Liberdade no Design

Moldes de injeção podem ser usados para moldagem por injeção rápida de grandes quantidades de peças especiais complexas, e o custo é baixo em comparação com a usinagem.

Contacte-nos

Entre em Contato Conosco Agora e Desfrute de uma Solução Completa!Preencha o Formulário para Obter um Orçamento, Manual do Produto, Parâmetros de Desempenho, Soluções Personalizadas, Consultoria Técnica e Amostras
8618151726186 Contacte-nos

Graus Comuns de PEEK e Propriedades

O PEEK é um termoplástico de alta temperatura com uma alta temperatura de transição vítrea (143°C) e ponto de fusão (343°C), e uma temperatura de deflexão sob carga de até 316°C (para graus reforçados com 30% de fibra de vidro ou carbono).

1. PEEK5600G (castanho-cinza/cáqui) é feito de resina pura de polieteretercetona e oferece a melhor tenacidade e resistência ao impacto de todos os graus de PEEK. O PEEK puro pode ser esterilizado usando métodos convenientes (vapor, calor seco, etanol e raios gama), e as matérias-primas utilizadas na sua fabricação estão em conformidade com os regulamentos de compatibilidade alimentar da UE e da FDA dos EUA. Essas características tornam-no amplamente utilizado nas indústrias médica, farmacêutica e de processamento de alimentos.

2. PEEK5600LF30 (preto) A adição de PTFE, grafite e fibra de carbono torna o PEEK5600LF30 um plástico de grau para rolamentos. Suas propriedades tribológicas superiores (baixo coeficiente de atrito, resistência ao desgaste e alto limite de pressão de pico) tornam-no um material ideal para esta classe de aplicações de atrito.

3. PEEK5600GF30 (Castanho-Cinza): Este material é um grau de plástico reforçado preenchido com 30% de fibra de vidro. Oferece rigidez, resistência à fluência e estabilidade dimensional superiores em comparação com o PEEK, tornando-o ideal para peças estruturais. Pode suportar cargas fixas por períodos prolongados em altas temperaturas. Se o PEEK5600GF30 for usado como componente deslizante, sua adequação deve ser cuidadosamente verificada, pois a fibra de vidro pode arranhar as superfícies de contato.

4. PEEK5600CF30 (Preto): Este material é reforçado com 30% de fibra de carbono. Oferece propriedades mecânicas superiores (módulo de elasticidade mais alto, resistência mecânica e resistência à fluência) e resistência ao desgaste em comparação com o PEEK5600GF30. Além disso, o plástico reforçado com fibra de carbono tem 3,5 vezes a condutividade térmica do PEEK não reforçado, dissipando o calor mais rapidamente da superfície do rolamento.

Propriedades Mecânicas

Tabela de Correspondência de Tamanhos de Capilares para Calibração a Vácuo
Número de série Diâmetro externo do tubo (MM) Diâmetro interno do tubo (MM) Número de série Diâmetro externo do tubo (MM) Diâmetro interno do tubo (MM) Número de série Diâmetro externo do tubo (MM) Diâmetro interno do tubo (MM)
1 0.40 0.30 31 1.80 1.00 61 7.20 6.60
2 0.50 0.40 32 1.80 1.50 62 7.20 6.30
3 0.79 0.25 33 1.80 1.60 63 7.50 4.00
4 0.90 0.70 34 1.90 1.70 64 7.60 7.30
5 1.20 1.00 35 1.90 1.60 65 7.60 7.00
6 1.25 0.90 36 2.00 1.00 66 7.60 6.70
7 1.30 0.90 37 2.10 1.90 67 8.96 8.66
8 1.35 0.95 38 2.10 1.90 68 10.00 4.90
9 1.35 1.05 39 2.33 1.57 69 10.20 8.00
10 1.40 1.20 40 2.60 2.40 70 10.22 9.82
11 1.40 1.15 41 2.80 2.50 71 10.42 9.82
12 1.50 1.00 42 2.80 2.40 72 10.56 10.26
13 1.50 1.35 43 3.00 2.67 73 10.62 9.82
14 1.50 1.20 44 3.20 1.60 74 10.82 9.82
15 1.55 0.93 45 3.20 2.10 75 10.96 10.66
16 1.57 1.00 46 3.20 1.60 76 11.00 8.00
17 1.57 0.75 47 3.20 1.20
Item Norma de Teste
ou Instrumento		 Unidade PEEK5600G
100% PEEK		 PEEK5600GF30
PEEK+30% fibra de vidro 		PEEK5600CF30
PEEK+30% fibra de carbono 		PEEK5600LF30
PEEK+30% (fibra de carbono
+grafite+PTFE) 		PEEK5600FE20
PEEK+20%PTFE
Resistência à Tração (23℃) ISO 527 MPa 95 175 250 145 70
Módulo de Tração (23℃) ISO 527 GPa 3.8 11 23 12.5 /
Alongamento na Ruptura (23℃) ISO 527 % 35 2.0 1.5 2.2 /
Resistência à Flexão (23℃) ISO 178 MPa 155 235 350 220 118
Módulo de Flexão (23℃) ISO 178 GPa 3.5 10 21 11 /
Resiliência Charpy (sem entalhe) ISO 179/1U kJ/m2 Não quebra 55 45 32 Não quebra
Resiliência de Viga em Balanço (entalhada) ISO 180/A kJ/m2 4 6 6.5 4 6

Propriedades Térmicas

Item Norma de Teste
ou Instrumento		 Unidade PEEK5600G
100% PEEK		 PEEK5600GF30
PEEK+30% fibra de vidro 		PEEK5600CF30
PEEK+30% fibra de carbono 		PEEK5600LF30
PEEK+30% (fibra de carbono
+grafite+PTFE) 		PEEK5600FE20
PEEK+20%PTFE
Ponto de Fusão ISO11357 ℃ 343 343 343 343 343
Temperatura de Transição Vítrea ISO11357 ℃ 143 143 143 143 150
Temperatura de Deflexão Térmica ISO 75A/B 1.8MPa. ℃ 152 315 315 293 150
Coeficiente de Expansão Térmica ASTM D696 ppm K-1 45 22 15 22 70
Condutividade Térmica ISO /CD22007-4 W/(m·K) 0.29 0.32 0.95 0.86 /

Propriedades Elétricas

Item Norma de Teste
ou Instrumento		 Unidade PEEK5600G
100% PEEK		 PEEK5600GF30
PEEK+30% fibra de vidro 		PEEK5600CF30
PEEK+30% fibra de carbono 		PEEK5600LF30
PEEK+30% (fibra de carbono
+grafite+PTFE) 		PEEK5600FE20
PEEK+20%PTFE
Rigidez Dielétrica (2mm) IEC 60243-1 kV/mm 20 19 / / 19
Constante Dielétrica IEC 62631 – 3.0 3.3 / / 2.7
Resistividade Superficial GB/T31838.3 Ω 1015 1014 / / 1015
Resistividade Volumétrica IEC 62631 Ω·cm 1015 1015 105 106 /

Outras Propriedades

Item Norma de Teste
ou Instrumento		 Unidade PEEK5600G
100% PEEK		 PEEK5600GF30
PEEK+30% fibra de vidro 		PEEK5600CF30
PEEK+30% fibra de carbono 		PEEK5600LF30
PEEK+fibra de carbono
+grafite+PTFE 		PEEK5600FE20
PEEK+20%PTFE
Cor / / Natural Natural Preto Preto Natural
Índice de Fluidez (400℃, 2.16kg) ISO 1133 g/10min 6-10 2-5 1-3 2-5 /
Densidade ISO 1183 g/cm3 1.30±0.02 1.50±0.02 1.40±0.02 1.44±0.02 1.41±0.02
Absorção de Água (23℃, 24Hrs) ISO 62-1 % 0.07 0.05 0.04 0.05 0.15
Dureza Rockwell / HRR 118 119 121 108 113
Classificação de Inflamabilidade UL 94 / V-0 V-0 V-0 V-0 /
Coeficiente de Atrito ASTM D3702 100N-120rpm 0.30-0.38 0.38-0.46 0.15-0.25 0.18-0.30 0.1-0.2

*Estes dados são para referência e não uma garantia. Para uma ficha de dados mais detalhada, por favor contacte o departamento técnico da nossa empresa.
