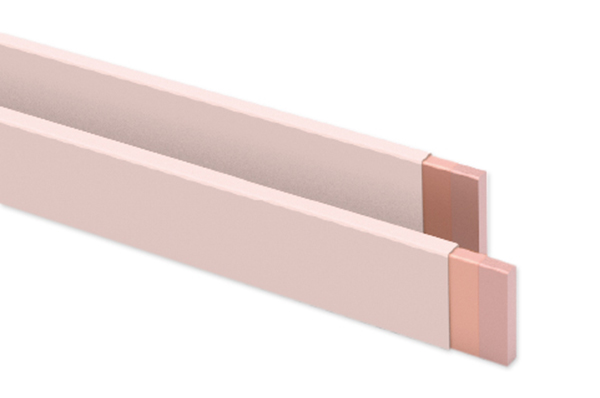

Fio Plano de PEEK

1. Fio chato de PEEK para veículos de nova energia

Com o avanço da tecnologia dos veículos elétricos de nova energia, o sistema de acionamento de 800v tem atraído cada vez mais a atenção dos fabricantes. Um dos problemas urgentes a serem resolvidos para os motores de 800v é a estabilidade de alta tensão do fio chato do enrolamento. Uma das direções mais populares é utilizar fio chato extrudado de PEEK para substituir o fio esmaltado tradicional.

Comparado com o fio esmaltado de filme grosso, o fio chato de PEEK tem um processo de produção mais simples, maior estabilidade do produto e alta resistência à pressão sem necessidade de revestimento e cozimento repetidos. Pode ser dobrado repetidamente sem danos durante o processamento do “hairpin”.

A Junhua PEEK atua há 16 anos no setor de PEEK e pode fornecer um conjunto completo de soluções para fios chatos de PEEK resistentes a alta tensão — matérias-primas com menor rigidez dielétrica e orientação para processos de extrusão de precisão para fios chatos de PEEK!

2. Introdução ao Cabo de PEEK (Poliéterétercetona)

Os fios isolados com PEEK possuem excelente resistência a altas temperaturas, retardância à chama, resistência à radiação e boas propriedades mecânicas, tornando-os adequados para uso como condutores de ultra-alta temperatura na indústria da aviação; podem ser usados como fios de enrolamento e de conexão para motores de bombas submersíveis na indústria petrolífera, e como bobinas de enrolamento para mecanismos de acionamento da ilha nuclear em usinas de energia atômica para uso prolongado sob condições de irradiação; os fios isolados com PEEK possuem excelentes propriedades como resistência à água do mar, leveza, tamanho reduzido e retardância à chama, tornando-os adequados para uso em navios; são usados em locomotivas de tração de alta velocidade.

1. Desempenho livre de halogênio

As moléculas do material PEEK não contêm átomos de halogênio e não produzem gases ácidos e tóxicos após a combustão. Está totalmente em conformidade com os requisitos ambientais da UE RoSH e outros, sendo um material ecológico.

2. Resistividade volumétrica

Em uma faixa de temperatura muito ampla, o polímero PEEK comum ainda pode manter um valor de resistividade volumétrica muito alto. A 23°C, a resistividade volumétrica do PEEK está acima de 6 × 10¹³ Ωm, a 140°C, sua resistividade volumétrica está acima de 8 × 10¹² Ωm, e a 200°C, sua resistividade volumétrica está acima de 6 × 10⁹ Ωm, mantendo excelentes propriedades de isolamento.

3. Resistividade superficial

A resistividade superficial do PEEK a 25°C e 50% de umidade atinge 2,0 × 10¹⁶ Ω, sendo melhor do que a dos plásticos fluorados, poliamida, poliimida e outros.

4. Constante dielétrica e fator de perda dielétrica

A constante dielétrica do PEEK5600G é de apenas 2,7, ligeiramente superior à do polietileno (PE) e dos plásticos fluorados, mas muito inferior à do cloreto de polivinila (PVC). Na faixa de frequência de 10⁹ Hz, o polímero PEEK comum possui boas propriedades elétricas. Muitas das propriedades elétricas deste material atendem às propriedades típicas dos materiais termoplásticos, e o polímero PEEK também mantém essas excelentes propriedades de isolamento em uma faixa muito ampla de temperatura e frequência. Abaixo de 140°C, a perda tanδ do material PEEK é pequena. Nas Figuras 4 e 5, PPS é sulfeto de polifenileno, PES é polieter sulfona, PC é policarbonato e PSU é polissulfona do tipo bisfenol A.

5. Resistência ao calor

O polímero PEEK tem uma temperatura de transição vítrea de 143°C. Por ser um material termoplástico semicristalino, ainda pode manter excelentes propriedades mecânicas próximo ao ponto de fusão de 343°C. Sua resistência à fadiga e ao fluência é superior à dos termoplásticos.

6. Retardância à chama

O PEEK é autoextinguível. Sem adição de retardante de chama, atinge o padrão UL 94V-1 (espessura 0,3 mm), 94V-0 (espessura 1,5 mm) e 94V-5 (espessura 3,2 mm). Além disso, a quantidade de fumaça gerada durante a combustão é muito pequena.

7. Resistência química

O PEEK só se dissolve em ácido sulfúrico concentrado e possui boa resistência química (incluindo óleo lubrificante, óleo ATF, verniz de impregnação, tinta de epóxi), especialmente em alta temperatura, sendo muito melhor do que a poliimida na resistência a ácidos e bases. Ao mesmo tempo, o PEEK tem uma taxa de absorção de água muito baixa, e a taxa de absorção de água saturada a 23°C é de apenas 0,5%. Também possui boa resistência à água quente e pode ser usado em água quente pressurizada ou vapor a 300°C.

8. Resistência à radiação

Possui uma forte resistência à radiação gama, que supera a resistência à radiação do poliestireno entre as resinas em geral. Pode ser transformado em fios que ainda mantêm um bom desempenho de isolamento quando a dose de radiação gama atinge 1100 Mrad.

2. Capacidade de Processamento

Fio eletromagnético chato (função reservada): 3,30mm * 11,40mm (dentro da faixa de 2,0mm * 12,0mm), espessura do revestimento: 0,10 ~ 0,70mm;
